菜单一览表
1.菜单简介
超声波流量计/热量表系列超声波流量计/热量表采用了窗口化软件设计,所有输入参数、仪器设置和显示测量结果统一细分为100多个不同的显示窗口(有时也称为菜单),这些显示窗口标记为M00,M01………M+9。
进入某个显示窗口的快捷方法是键入 MENU 键,然后键入两位数字表示的窗口号码。
例如欲进入35号窗口,则键入MENU 3 5 键
在相邻窗口(例如M39和M41是M40的相邻窗口)之间移动,使用 ▲/+ 或 ▼/- 键。
窗口按下列规律安排:
● 00~09 号窗口是显示窗口;
● 10~29 号窗口是初始参数操作窗口;
● 30~38 号窗口是流量单位设置窗口;
● 40~49 号窗口是选择设置窗口;
● 50~83 号窗口是输入输出设置窗口;
● 84~89 号窗口是热量测量设置窗口;
● 90~94 号窗口是流量诊断窗口;
● +0~+9 号窗口是附加的一些次常用功能窗口。
2.菜单一览表
流量累积显示 |
00 |
显示瞬时流量/净累积量 |
|
单位设置 |
30 |
选择公英单位制 |
01 |
显示瞬时流量/瞬时流速 |
31 |
选择瞬时流量单位 |
02 |
显示瞬时流量/正累积量 |
32 |
选择累积流量单位 |
03 |
显示瞬时流量/负累积量 |
33 |
选择累积器倍乘因子 |
04 |
显示日期时间/瞬时流量 |
34 |
净累积器开关 |
05 |
显示热流量/总热量 |
35 |
正累积器开关 |
06 |
显示温度输入T1,T2 |
36 |
负累积器开关 |
07 |
显示模拟输入AI3,AI4 |
|
|
37 |
恢复出厂参数设置、累积器清零 |
08 |
显示系统错误代码 |
|
|
38 |
手动(按键控制启停的)累积器 |
09 |
显示今日净累积流量 |
|
|
39 |
操作界面语言选择 |
初 始 设 置 |
10 |
输入管道外周长 |
|
|
3. |
设置本地LCD显示方式 |
11 |
输入管道外径 |
|
选择设置 |
40 |
输入阻尼系数 |
12 |
输入管壁厚度 |
|
41 |
输入低流速切除值 |
13 |
输入管内径 |
|
42 |
设置静态零点 |
14 |
选择管道材质类型 |
|
43 |
清除零点设置,恢复原值 |
15 |
输入管材声速 |
|
44 |
手工设置零点偏移值 |
16 |
选择衬材类型 |
|
45 |
仪表系数,标尺因子 |
17 |
输入衬材声速 |
|
46 |
输入网络标识地址码 |
18 |
输入衬里厚度 |
|
47 |
密码保护操作 |
19 |
输入内壁绝对粗糙度 |
|
48 |
线性度折线修正数据输入 |
20 |
选择流体种类 |
|
49 |
网络联机通信测试器 |
21 |
输入流体声速 |
|
定时输出 |
50 |
数据定时输出选项设置 |
22 |
输入流体粘度 |
|
51 |
定时输出时间设置 |
23 |
选择传感器类型 |
|
52 |
打印数据流向控制 |
24 |
选择传感器安装方式 |
|
AI5设置 |
53 |
显示模拟输入AI5 |
25 |
显示传感器安装间距 |
|
54 |
OCT脉冲宽度设定 (6-1000) |
26 |
参数固化及设置 |
|
输入输出设置 |
55 |
电流环输出模式选择 |
27 |
安装点安装参数存取 |
|
56 |
电流环4 mA或0mA 输出时对应值 |
28 |
设置信号变差时保持上次数据 |
|
57 |
电流环20mA 输出时对应值 |
29 |
设置空管时的信号强度 |
|
58 |
电流环输出检验 |
输入输出设置 |
59 |
电流环当前输出值 |
|
输入输出设置 |
78 |
设置集电级开路(OCT)输出选项 |
60 |
日期时间及设置 |
|
79 |
设置继电器(或者OCT2)输出选项 |
61 |
软件版本号及电子序列号 |
|
80 |
选择定量(批量)控制器控制信号 |
62 |
设置串行口参数 |
|
81 |
流量定量(批量)控制器 |
63 |
通信协议选择(包括兼容协议选择) |
|
82 |
日月年累积器 |
64 |
模拟输入AI3 对应量值范围 |
|
83 |
自动补加断电流量开关 |
65 |
模拟输入AI4 对应量值范围 |
|
热量测量 |
84 |
选择热量单位 |
66 |
模拟输入AI5 对应量值范围 |
|
85 |
选择温度信号来源 |
67 |
设置频率输出信号频率范围 |
|
86 |
热容量 |
68 |
设置频率信号输出下限流量 |
|
87 |
热量累积器开关 |
69 |
设置频率信号输出上限流量 |
|
88 |
热量累积乘积因子 |
70 |
显示器背光控制 |
|
89 |
显示当前温差及设置温差灵敏度 |
71 |
显示器对比度控制 |
|
诊断 |
90 |
显示信号强度和信号质量 |
72 |
工作计时器 (可以清零) |
|
91 |
显示信号传输时间比 |
73 |
设置 #1 报警器下限流量 |
|
92 |
显示计算的流体声速 |
74 |
设置 #1 报警器上限流量 |
|
93 |
显示总传输时间/时差 |
75 |
设置 #2 报警器下限流量 |
|
94 |
显示雷诺数及其管道系数 |
76 |
设置 #2 报警器上限流量 |
|
|
95 |
显示正负热量累积并启动循环显示功能 |
77 |
蜂鸣器设置选项 |
|
|
|
|
本地显示与操作
1.本地段式LCD显示及操作
对于采用96段LCD显示器的超声波流量计/热量表,其中最经常使用的8个窗口安排在最前面,并且具有三角形指示器指向面膜上的说明字符,便于用户辨认。并具有自动循环显示功能,循环间隔为固定8秒时间。
本地段式LCD显示器只能用于显示目的,仪表参数的设置需要使用并口键盘显示器,或者使用RS485接口的串行键盘显示器才能进行。

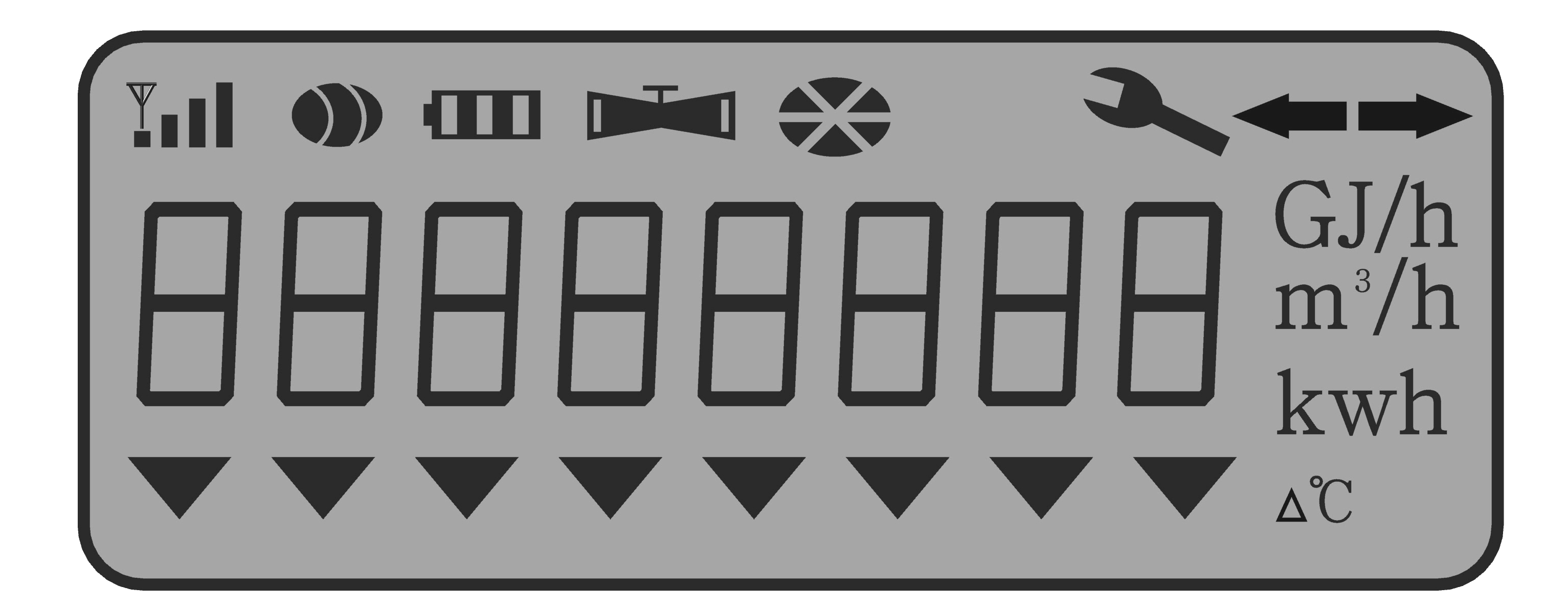

显示样式如上图示
用于显示数值量; |
符号表示超声波信号强度; |
符号表示超声波信号质量(Q值); |
符号转动表示流量不为零; |
符号表示存在需要修理的故障; |
符号表示流体流动方向; |
符号表示流量为零或未达到额定灵敏度; |
符号表示电池电量; |
m3/h 符号表示瞬时流量(立方米/每小时); |
GJ/h 符号表示瞬时热量(吉焦耳/每小时); |
kwh ,符号表示累积热量(千瓦时); |
∆℃ 符号表示供、回水温度差; |
流量计/热量表本地显示器有一套磁性按键,下移键位于本地LCD显示器的右面或右下角,而上移键则位于显示器的左面或者左上角,不需要打开机壳使用专用磁性棒即可进行翻页操作。
本地LCD显示总共能够显示40个不同的窗口内容,分别称为窗口00至窗口39。具体内容请见下一节本地显示内容一览表。
本地LCD显示能够设置成两种显示方式,一种是固定显示方式,另一种是自动循环显示方式。在M3.窗口中输入2~39的数字表示设置成自动循环显示方式。输入0,1表示固定显示方式。
上电时主机总是进入本地显示00窗口。使用上移键或者下移键可以移动至其他本地显示窗。
在本地窗口循环显示状态下,当停止操作60秒之后,本地LCD显示会以8秒间隔自动从显示窗口00循环至M3.所定义的窗口。如此设计是为了当用户无法操作按键时,只要等待足够长的时间,照样能够读出多个窗口的内容。
用户第一次按键,显示会进入上次用户按键所移动的窗口,再次按键则会进入该窗口的上一个或下一个窗口。例如用户使用上移或下移键移动到窗口L5后,停止按键超过了60秒,则自动循环显示状态启动,循环显示窗口00至M3.所定义的窗口数目的内容。这时,再次按键,显示就会再次回到窗口L5。
本地LCD显示器在循环显示状态下,按住下移键超过3秒钟时间,显示会直接进入窗口00。
3.本地显示状态代码及故障判断
通过查看本地LCD显示器第07号窗口,可以判断当前的流量计工作状态。
07号主窗口显示格式样式:FxG SS Q
其中 SS 为00~99的数值,表示当前信号强度。正常范围50~99,越大越好
Q 的数值范围为0~9,表示当前信号质量,正常工作范围5~9,越大越好。
G 表示信号调整步骤。正常工作时为空格
X 表示当前系统工作状态代码,含义分别如下:
“-” 表示正常工作,对应“R”状态 |
“1” 信号太低错误 |
“2” 信号差错误 |
“3” 管道空错误 |
“4” 电路硬件错误 |
“5” 正在调整电路增益 |
“6” 频率输出超量程错误 |
“7” 电流环输出电流过量程错误(一般情形下需要设置最大量程) |
“8” 内部数据寄存器效验错误 |
“9” 主振频率或者时钟频率存在错误 |
“A” 参数区存在效验和错误 |
“b” 程序存储器数据效验和错误 |
“C” 温度测量电路可能存在错误 |
“d” 保留待用 |
“E” 内部计时器溢出错误 |
“F” 模拟输入电路存在错误 |
如果工作状态代码同时存在多个,显示将以每秒更换一次的顺序循环显示。
