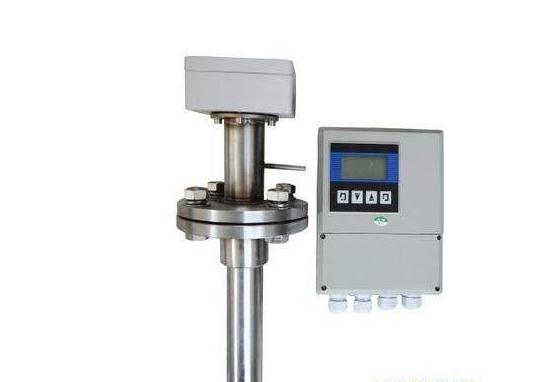

L_mag电磁转换器提供三种励磁频率选择：即1/16工频(方式1)、1/20工频(方式2)、1/25工频(方式3)。小口径的传感器励磁系统电感量小，应选择1/16工频。大口径的传感器励磁系统电感量大，用户只能选择1/20工频或1/25工频。使用中，先选励磁方式1，若仪表流速零点过高，再依次选方式2或方式3。
L_mag电磁转换器同用户传感器配套中 ，经常出现用户传感器励磁线圈电阻不符合L_mag电磁转换器要求的情况，此时，根据具体情况，可做如下处理：
(1) 励磁线圈电阻小
若励磁线圈电阻小于转换器要求的阻值，可用在励磁线圈回路中串联电阻的方法解决，使总阻值符合转换器要求。串联电阻的功率应大于实际产生功耗的一倍，如在250毫安电流下串10Ω电阻，其功率应选3W。
(2) 励磁线圈电阻大(改变励磁电流)
若励磁线圈电阻大于转换器要求的阻值，可以选择改变励磁电流的处理方法，例如历次线圈电阻为70Ω，对于250毫安励磁电流而言，线圈电阻过大，这时，可将励磁电流由250毫安改为187毫安。
(3) 励磁线圈电阻大(改变线圈接法)
若励磁线圈电阻大于转换器要求的阻值，可以选择改变线圈接法的处理方式，例如励磁线圈总电阻为200Ω，则每个励磁线圈电阻为100Ω，采用将上下两个励磁线圈并联的方式，则可使线圈并联后阻值符合要求。若线圈并联后阻值过小，可用串联电阻的方法解决。
根据上面分析，改变传感器的励磁线圈接线法，从励磁线圈两端测量，

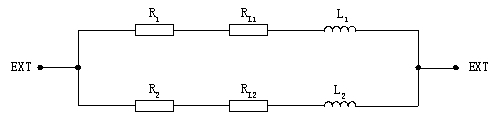

使 总电阻 = (R1 + RL1 )并联(R2 + RL2 ) ≤ 120Ω;
(如图：R1、R2——外加电阻;RL1、RL2——励磁线圈电阻)
(4) 传感器励磁电流稳定时间过长(电感量过大)
对于励磁电流稳定时间过长的问题，首先选用改变励磁方式的办法解决，选用1/20工频或1/25工频。
若改变励磁方式的办法不能满足使用要求，则仍可采用改变线圈接法来处理。
励磁电流渡越时间 τ = L / R
其中：L —— 励磁线圈电感;R —— 励磁线圈电阻。
因此，减小L或增大R都会使τ减小。
根据上面分析，改变传感器的励磁线圈接线法，如下图：
