KS450系列分体式温压补偿涡街流量计接线方式

　　西安流量计厂家介绍KS450系列分体式温压补偿涡街流量计接线方式

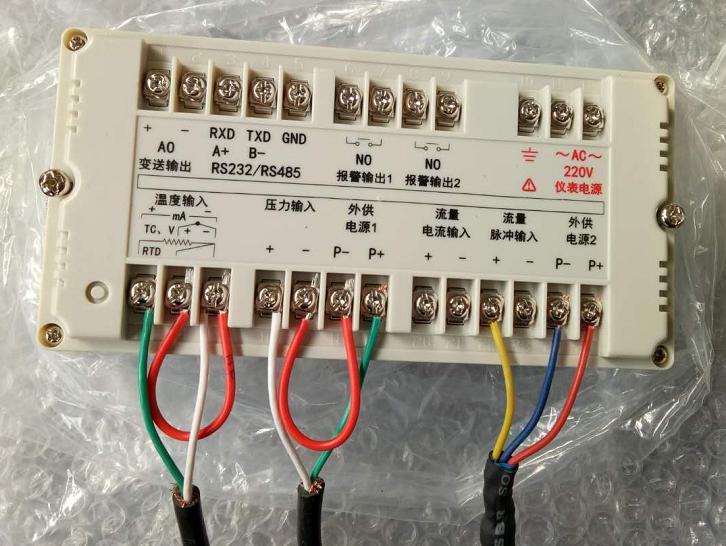

　　1.温度传感器与流量积算仪接线：

　　PT100(+ -)接积算仪温度输入(正13+ 负15 - )

　　注：积算仪温度输入两个负14/15(-)短接。

　　2.压力变送器器与流量积算仪接线：

　　压变(OUT + )接积算仪外供电源正19(+)，压变(OUT - )接积算仪的压力输入正16(+)，

　　注：外供电源负18(-)与压力输入负17(-)短接。

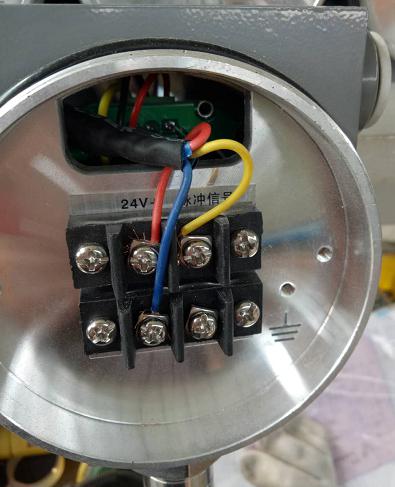

　　3.涡街传感器与流量积算仪接线：

　　涡街传感器24+接积算仪外供电源正25(+);涡街传感器(24-)接积算仪外供电源负24(-);

　　涡街传感器脉冲信号接积算仪的流量脉冲输入正22(+)。涡街传感器端子(接地)接地地。

　　积算仪密码21215或者01111

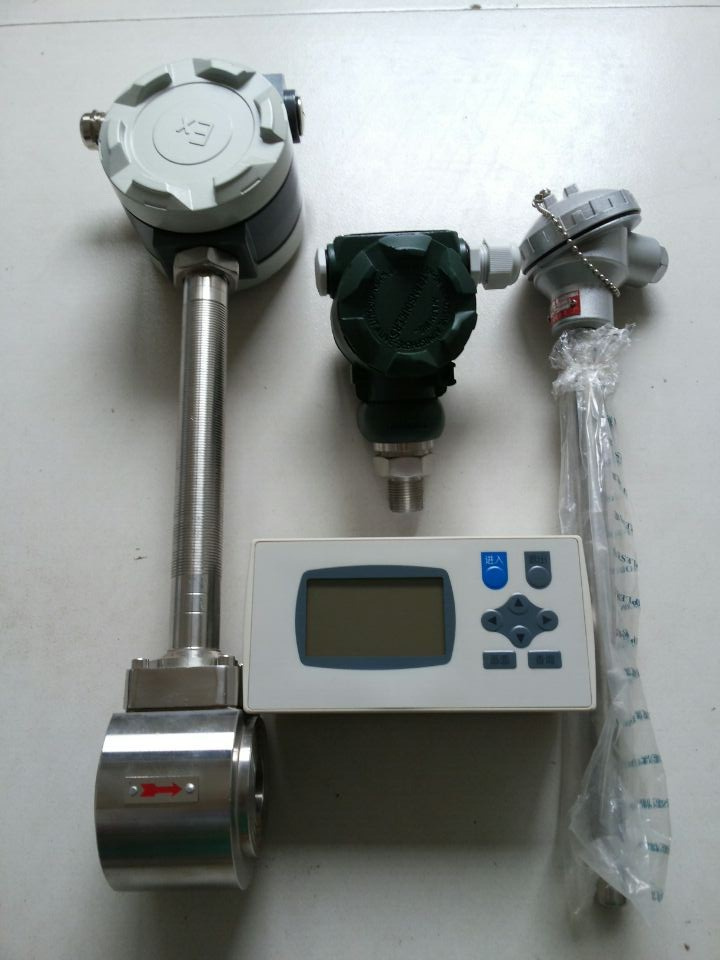

                                          温度传感器                                                                                                                     压力变送器                                                                                                           涡街传感器

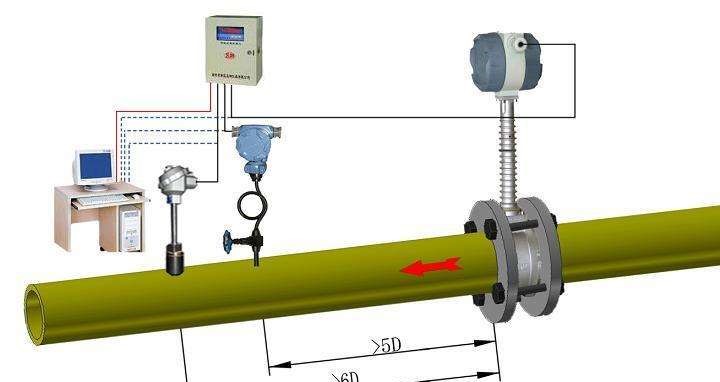

流量积算仪总接线图
